開關插座連接片（銅片）焊接顯微分析

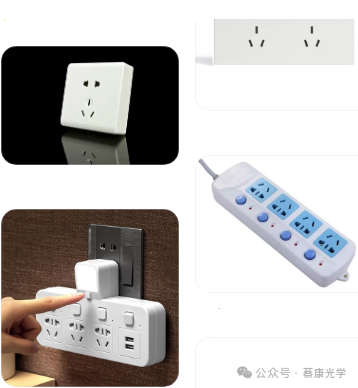

開關插座是我們最常見到的產品，其與我們日常生活已密不可分，開關插座的好壞跟所用材料有關外，還與其內部連接片的焊接熔合度有緊密聯系，如連接片焊接貼合不緊密，則容易出現接觸不良導致插座報廢，而且焊接不良問題非專業人仕無法解決。

為了在源頭解決焊接不良問題，可以用顯微分析系統做焊接熔深檢測，通過顯微檢測實時調節生產工藝，以解決貼片緊密熔合。開關插座連接片分析步驟如下：

步驟1、鑲嵌（冷鑲嵌、熱鑲嵌）

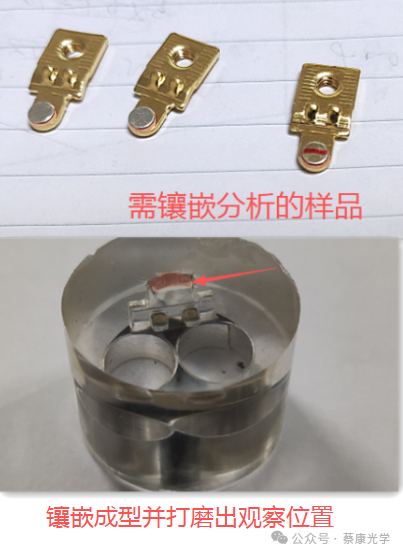

    連接片相對都非常細?。ㄈ缦聢D），此種樣品無需切割，直接鑲嵌成型即可，而且要看的位置在中間貼合處，可用熱鑲嵌機鑲嵌成型或冷鑲嵌方法，以便成型后的磨拋。

步驟2、磨拋

磨拋目的：磨拋能有效獲得一個無劃痕、無變形、平整如鏡的觀察表面，真實展現連接片處的焊接微觀結構。

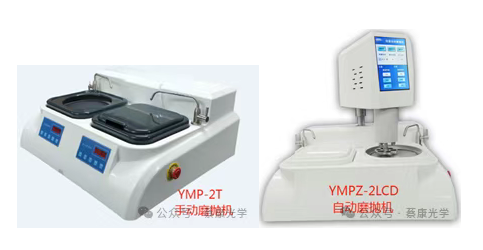

磨拋設備：YMP-2T手動磨拋機或YMPZ-2LCD自動磨拋機（自動磨拋更適合磨拋不熟練的操作者）。

磨拋流程：

2-1、粗磨 :

使用較粗粒度的金相砂紙（如180#、240#、280#）。

目的：快速去除切割產生的嚴重變形層和毛刺，將樣品磨平。

要點：施加適量壓力（避免過大導致新?lián)p傷或樣品過熱），保持水流冷卻和潤滑，單向平行磨拋（避免隨機方向導致劃痕混亂），定期旋轉樣品90度以消除方向性劃痕。當切割痕跡完全消除，表面相對平整均勻時，進入下一道。

2-2、中磨:

使用中等粒度的金相砂紙（如600#、 800#、1200#）。

目的：去除粗磨留下的劃痕，進一步平整表面。

要點：更換更細砂紙后，磨拋方向應與上一道砂紙劃痕方向垂直，以便觀察上一道劃痕是否被完全去除。同樣需要冷卻和旋轉樣品。

2-3、細磨:

使用細粒度的金相砂紙（如1500#、2000#、3000# ）。

目的：去除中磨劃痕，獲得更精細的表面。

要點：同上。此階段結束后，肉眼或低倍顯微鏡下應看不到明顯劃痕。

2-4、拋光：

使用精絲絨拋光布配合更細的拋光液或拋光劑進行拋光（如氧化鋁懸浮液 0.3μm, 0.05μm 或二氧化硅懸浮液）。

目的：徹底消除所有細微劃痕，獲得鏡面效果。

要點：拋光液滴加更精細，壓力更輕，時間適中（1-2分鐘）。

步驟3、腐蝕(可選)

如果需要觀察金屬的晶界、相組成等，可以使用特定的腐蝕劑（例如，對于錫鉛焊料，常用 4% 硝酸酒精溶液；觀察銅材組織可用 三氯化鐵鹽酸溶液）輕微擦拭截面，然后立即用酒精沖洗并吹干。

步驟4、金相分析

使用正置金相顯微鏡，正置金相顯微鏡方便快速找到需要看的點位，也可用倒置金相顯微鏡，從低倍到高倍進行系統觀察。

 金相顯微分析項目：

金相組織照片：

用蔡康顯微軟件的圖像拼接功能，拍出完整觸點的金相組織界面，以便觀察分析。再逐步放大某處細節做細微分析。

步驟4、結論與報告

綜合所有觀察和分析結果，形成結論：

●焊接質量評級：根據觀察到的缺陷類型、數量和嚴重程度，對焊點進行合格/不合格或等級評定。

●缺陷根因分析：指出導致缺陷的工藝原因，例如：溫度過低導致虛焊、助焊劑過多導致氣孔、焊接時間過長導致IMC過厚等。

●改進建議：為生產工藝的優化提供方向，如調整焊接溫度曲線、改進助焊劑涂敷量、加強來料清潔等。
