以下是為山東******化工有限公司編制的中間相含量檢測標準化操作指南（符合GB/T3836-2016）：
-----
焦化瀝青中間相含量檢測技術指南
一、試驗?zāi)康?/span>
通過偏光顯微分析法定量測定瀝青焦炭中間相含量，評估其石墨化程度及結晶取向特征，為產品分級、生產工藝優化及下游應用（如鋰電負極材料、碳素制品等）提供關鍵質量數據。
二、設備與耗材清單

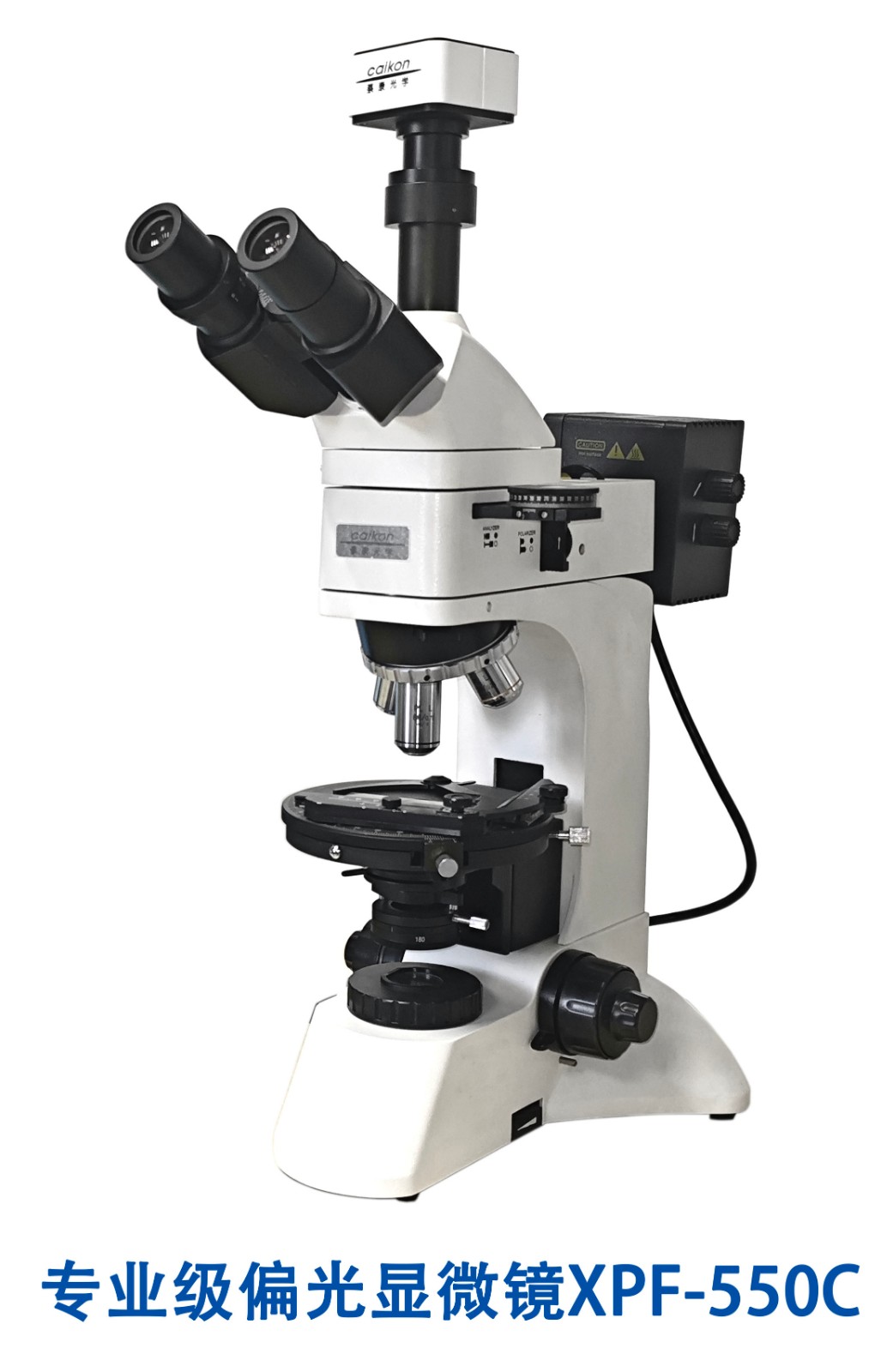

1. 透反射偏光顯微鏡 XPF-550C（配CCD成像系統）
2. 中間相分析專用軟件 DP-3000

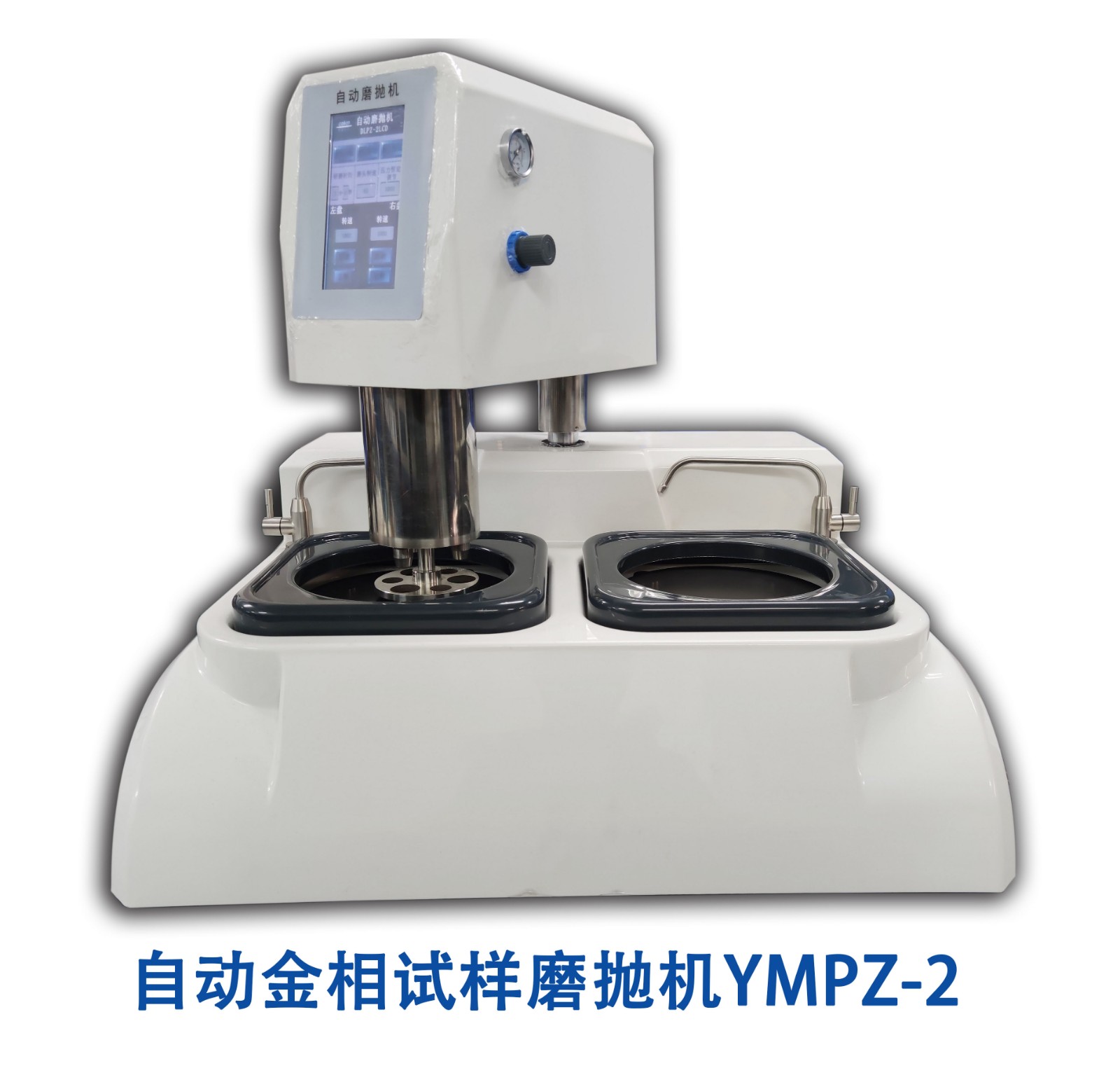

3. 自動金相磨拋機 YMPZ-2
4. 冷鑲嵌系統（CM1樹脂+固化劑）
5. 制樣耗材：
- 碳化硅砂紙（P180-P2000）
- 金剛石拋光液（3μm）
- 氧化鋁拋光液（0.5μm）
- 植絨拋光布（粗拋/精拋）
（一）樣品預處理
1. **取樣規范**：
- 按GB/T 1997規定多點取樣
- 切割尺寸：10×10×5mm3（保持原始取向）
2. **冷鑲嵌操作**：
```操作圖示
樹脂:固化劑=3:1（體積比）→ 真空攪拌（30s）→ 注入模具→ 固化（25℃/4h）
```
- 重點：排除氣泡，確保鑲嵌面平行度誤差≤0.02mm
（二）磨拋工藝
1. **粗磨階段**：
- 參數設置：壓力20N，轉速300rpm
- 砂紙序列：P180→P400→P800（每級研磨2min）
2. **精拋階段**：
- 參數設置：壓力15N，轉速150rpm
- 拋光流程：
- 9μm金剛石懸浮液（粗拋布，3min）
- 1μm氧化鋁拋光液（植絨布，5min）
- 終點判定：鏡面光潔度Ra≤0.1μm
（三）顯微分析
1. **設備調試**：
- 開啟正交偏光模式（起偏器與檢偏器成90°）
- 物鏡選擇：10×平場消色差物鏡
- 光源強度：調整至灰度值150-180（軟件實時監控）
2. **圖像采集規范**：
- 取樣策略：5點法（中心+四象限）
- 單視野參數：0.5mm2，分辨率2048×1536
- 曝光時間：自動優化（確保直方圖分布完整）
（四）軟件分析流程
1. 導入圖像組（≥10張有效樣本）
2. 執行預處理：
- 自動白平衡
- 降噪濾波（中值濾波3×3）
3. 中間相識別：
- 閾值分割（設定灰度區間80-220）
- 形態學修正（消除偽影）
4. 結果輸出：
- 面積百分比（自動生成統計報告）
- 形態學參數（等效直徑、長寬比）
四、質量控制要點
1. 環境要求：溫度23±2℃，濕度≤60%RH
2. 校準周期：
- 顯微鏡校準（每年）
- 軟件灰度標定（每次開機）
3. 數據有效性判定：
- 同一樣品不同區域含量偏差≤5%
- 標準樣品驗證（GBW08501中間相標樣）
五、典型問題處理
1. **圖像模糊**：檢查物鏡清潔度，重新調節科勒照明
2. **統計偏差大**：增加采樣點數至15個視野
3. **拋光劃痕**：返回P1200砂紙返工30s
附：GB/T38396-2016標準關鍵指標對照表（略）
-----
本指南結合上海蔡康光學系統特性優化，操作人員需通過8學時實操培訓后方可獨立檢測。建議建立標準作業視頻庫輔助新員工學習。
