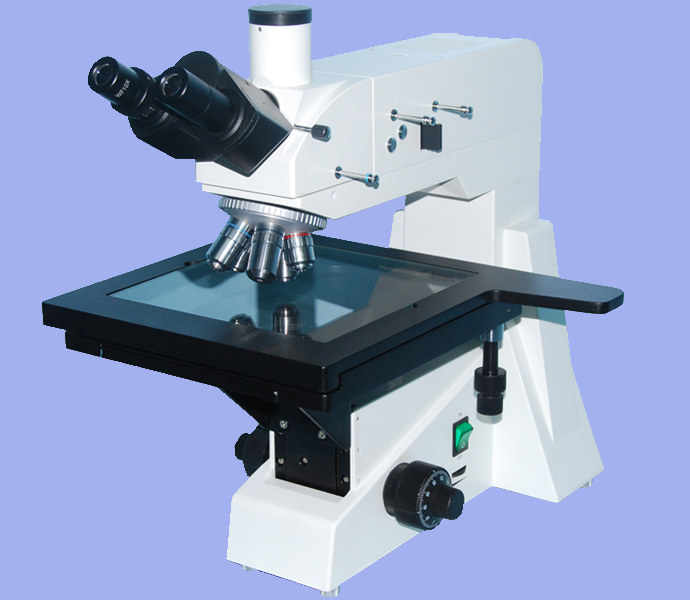

DMM-600C系列研究型晶圓檢測顯微鏡

簡要描述：DMM-600系列研究型晶圓檢測顯微鏡（大平臺晶圓檢測顯微鏡）配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

產品型號： DMM-600C
產品產地：
更新時間：2023-02-22
訪問量：2372

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

一、DMM-600C系列研究型晶圓檢測顯微鏡的特點和用途:

DMM-600系列研究型晶圓檢測顯微鏡（大平臺晶圓檢測顯微鏡）配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
DMM-600C研究型晶圓檢測顯微鏡（大平臺晶圓檢測顯微鏡）是光學顯微鏡技術、光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。

二、DMM-600C電腦型正置式金相顯微鏡的技術參數:

名稱	參數規格
觀察筒	轉軸式三目鏡筒，傾斜30度，包括檢偏振片
目鏡	大視野	WF10X(Φ20mm)
		WF20X(Φ8.5mm)
	平場分劃	10X(0.10mm/格值)
物鏡	平場消色差（無蓋玻片）	放大倍數/數值孔徑	工作距離
		PL5X/0.12	18.3
		PLL10X/0.25	8.9
		PLL20X/0.40	8.7
		PLL40X/0.60（彈簧）	3.7
		PL50X/0.70（彈簧）	2.02
放大倍數	光學放大:50X-1600X,系統放大倍數:50-2600X
儀器主體	粗調、微調手輪，微調格值為0.002MM（底座及支架）
偏光裝置	可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。
載物臺	尺寸：250 X 230mm有快速移動裝置，移動范圍：153 X 153mm
調焦機構	同軸粗微動調焦機構, 微動格值2μm,帶鎖緊和限位裝置.
照明系統	落射照明 6V 20W ，鹵素?zé)簦炼瓤烧{(diào)帶起偏振片落射照明 6V 20W ，鹵素?zé)?，亮度可調
濾片組	藍、黃、綠、磨砂
轉換器	滾珠內定位內彎,五孔轉換
電腦攝像系統	CK-300數字?jǐn)z像系統，分辨率：2040X1528，芯片尺寸：1/2"， USB2.0連接, 圖像質量好 ,色彩還原性好 ,圖像穩定，有多種圖像處理方式（詳細參數見CK-300攝像機介紹）

三、儀器的組成部分：

1、金相顯微鏡DMM-600 2、攝像機接口

3、彩色數字?jǐn)z像機CK-300 4、計算機（選購）
