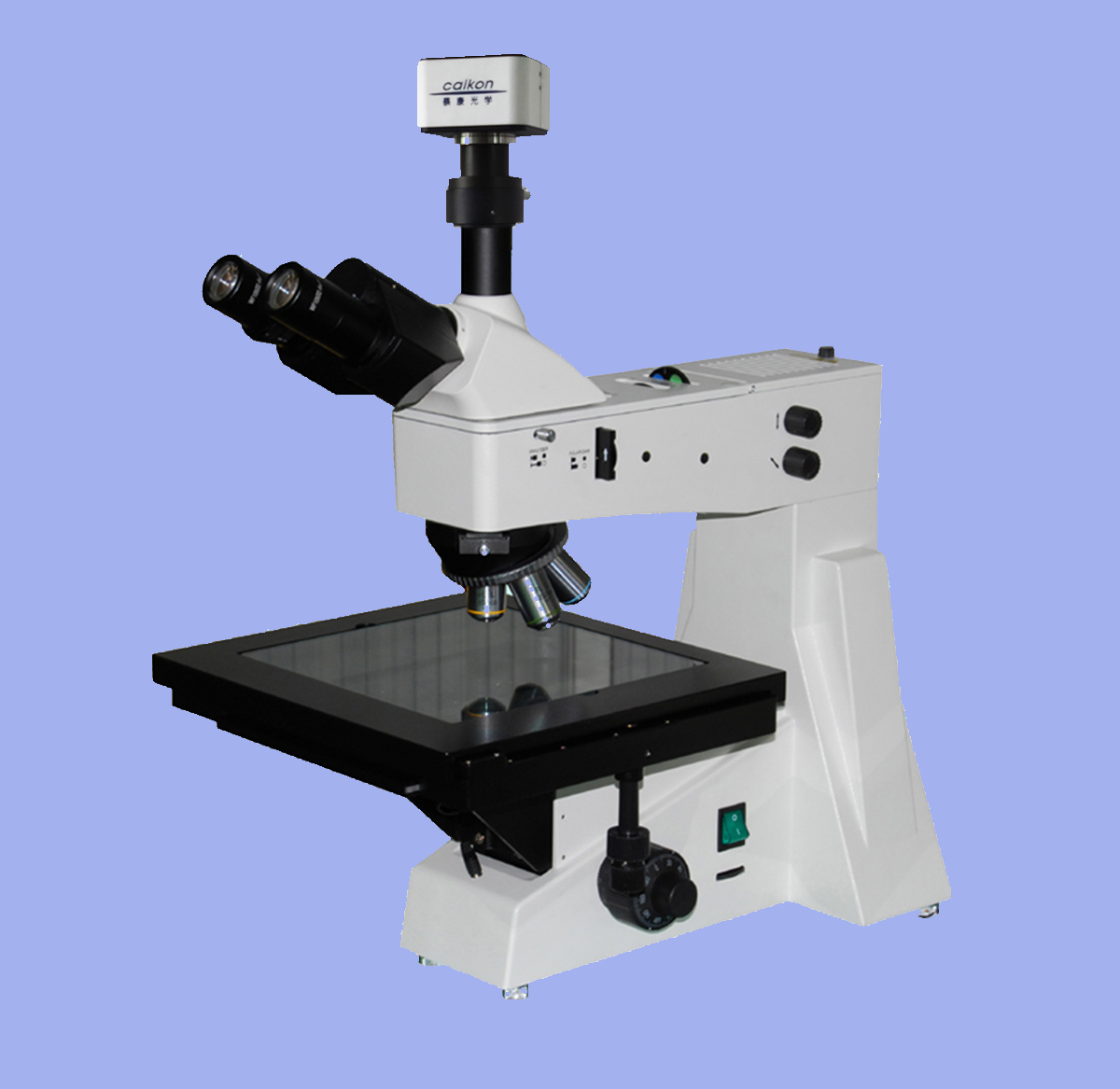

大平臺微分干涉金相顯微鏡 DMM-1200C

簡要描述：大平臺微分干涉金相顯微鏡 DMM-1200C，可對半導體晶圓檢測、太陽能硅片制造業、電子信息產業、治金工業開發的，作為高級工業金相顯微鏡使用;可進行明場觀察、落射偏光、DIC觀察，廣泛用于工廠、研究機構、高等院校對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析。

產品型號：DMM-1200C
產品產地：
更新時間：2023-06-01
訪問量：2660

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

一、 DMM-1200C型微分干涉金相顯微鏡的主要用途和特點：

DMM-1200微分干涉金相顯微鏡（DIC)采用優質的無限遠光學系統，微分干涉相襯顯微鏡適用于對多種物體的顯微觀察。配置落射DIC觀察系統與透射照明系統、無限遠長距平場消色差物鏡、大視野目鏡和偏光觀察裝置，具有圖像立體感且清晰、造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器，可選用微分干涉（DIC）觀測、獲得高清晰的圖像，使圖像襯度更好,是針對半導體晶圓檢測、太陽能硅片制造業、電子信息產業、治金工業開發的，作為高級工業金相顯微鏡使用;可進行明場觀察、落射偏光、DIC觀察，廣泛用于工廠、研究機構、高等院校對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析。

DMM-1200C電腦型微分干涉金相顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機成像技術結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并可隨時拍攝記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。

二、微分干涉金相顯微鏡儀器的主要技術指標：

名稱	參數規格
目鏡筒	三目觀察筒，鉸鏈式，傾斜30度，分光比：觀察80% 攝影20%；或觀察100% 攝影100%
目鏡	大視野	WF10X(Φ22mm)
		WF20X(Φ12mm)
	平場分劃	10X/Φ20mm(0.10mm/格值)
物鏡	無限遠長工作距離平場消色差	放大倍數/數值孔徑	有效工作距離
		PL5X/0.12	26.1mm
		PLL10X/0.25	20.2mm
		PLL20X/0.4	8.8mm
		PLL40X/0.6	3.98mm
物鏡轉換器	五孔物鏡轉換器(內向式滾珠內定位)
調焦機構	同軸粗微動調焦機構,帶鎖緊和限位裝置, 調焦范圍30mm 微動格值0.8μm
載物臺	臺面尺寸：280mm*270mm;
	移動范圍：橫向（X）204mm，縱向（Y）204mm
濾片組	全系列濾色片
照明系統	落射照明12V/50W，鹵素燈，中心、亮度連續可調
	透射照明大功率LED燈照明,亮度可調,阿貝聚光鏡 NA.1.25 可上下升降,藍濾色片和磨砂玻璃,集光器(內置視場光欄)
偏光裝置	起偏振器，可360度旋轉，可推拉切換
	檢偏振器，可推拉切換
微分干涉觀察	可使用于5X、10X、20X
電腦型攝像系統 CK-500	CK-500彩色攝像機: 分辨率：2560×1920，功耗小，連接簡單：USB接口，圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。

三、系統的組成：

1、微分干涉金相顯微鏡DMM-1200 　　 2、攝像機接口

3、彩色數字攝像機CK-500 4、計算機（選購）
