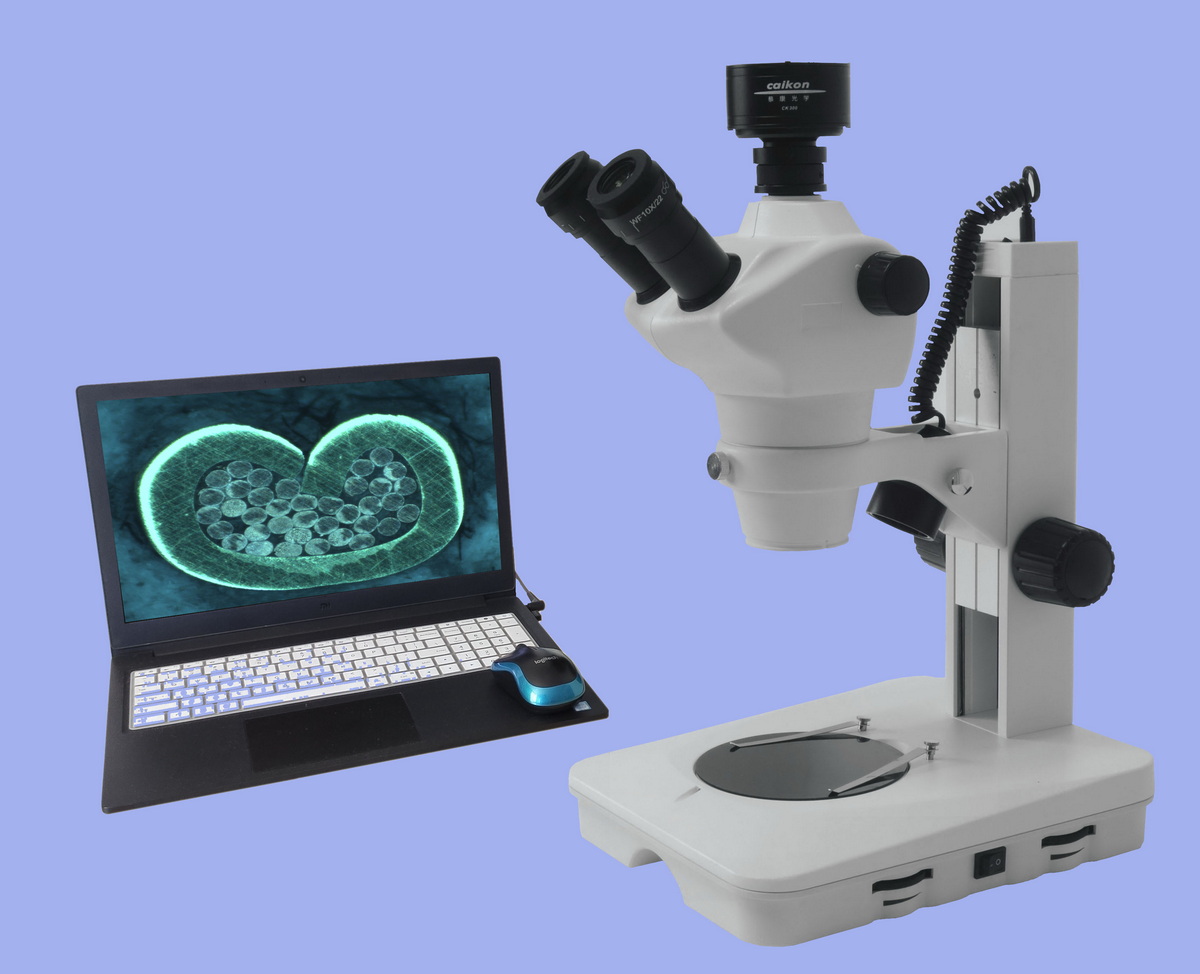

DZ6F-200端子截面分析儀

簡要描述： DZ6F-200壓接端子截面分析儀是專門為線束的端子壓接質量檢測而設計的一款分析儀器，它由具有高分辨率，高清晰度和強立體感的連續變倍立體顯微鏡和專業端子分析軟件組成。它具有較長的工作距離，寬闊的視場，良好的成像質量等特點。

產品型號：DZ6F-200
產品產地：
更新時間：2023-02-23
訪問量：4405

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

一、DZ6F-200端子截面分析儀的主要用途和特點:
DZ6F-200壓接端子截面分析儀是專門為線束的端子壓接質量檢測而設計的一款分析儀器，它由具有高分辨率，高清晰度和強立體感的連續變倍立體顯微鏡和專業端子分析軟件組成。它具有較長的工作距離，寬闊的視場，良好的成像質量等特點。通過簡單的操作就能獲得高清晰的顯微圖像，觀察樣品時可選擇落射照明和透射照明，使用范圍相當廣泛。

DZ6F-200端子截面分析儀工作流程是：將制作好的壓線端子截面分析樣品放置于顯微鏡下，通過顯微鏡放大圖像后在電腦實時顯示出來，再由軟件自動測出端子相關數據，最終由軟件生成一份專業分析報告文檔。軟件系統可按用戶需求制作報告文檔的錄入界面、軟件自動生成電子報告文檔，并提供報告的保存和打印功能。滿足QC/T 29106-2014和VW60330標準要求。

二、DZ6F-200端子截面分析儀的主要技術參數:

名稱	參數規格
觀察筒	三目觀察筒，45°傾斜，可360度旋轉；50%通光攝影
瞳距調節范圍	48--76mm；視度調節范圍 ±5屈光度
目鏡	高眼點目鏡WF10X（φ22mm）
物鏡變倍范圍	0.8--5X
變倍比	6.3：1
總放大倍數	8X—50X （目視標準倍數，選購鏡頭可達最大250X）
視場	φ27.5mm-4.4mm
光源	反射光照明：3W大功率LED燈，亮度可調，照明角度可調
光源	透射光：3W多顆LED燈，光照均勻，亮度可調
調焦升降范圍	100mm
工作距離	110mm
載物板	玻璃載物板,直徑140mm
電腦攝像系統 CK-500	1X標準接口，CK-500彩色攝像機: 最高分辨率：2560×1920，采用5V供電，功耗小，連接簡單：USB接口，圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。
DZ-3000端子分析軟件	端子分析軟件是為做接線端子截面分析的客戶專門開發的計算機分析系統，該軟件加密鎖編號獨立，終身提供免費升級服務，可在軟件界面實時采集端子照片，可按用戶要求制作特殊報告格式。端子斷面測量分析功能：本軟件可測量端子芯線數；壓接高度；壓接寬度；壓接角度；支承高度；毛刺高度；毛刺寬度；基體厚度；芯線斷面積；斷面積壓縮比率。可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，報告文檔內容包括檢驗單位信息、分析結果、附有標尺及設定的倍數照片、并提供報告的保存和打印功能。報告可保存成word、PDF、及EXCEL表格三種格式。用戶也可以新建或打開以軟件專用dt格式的報告文件。

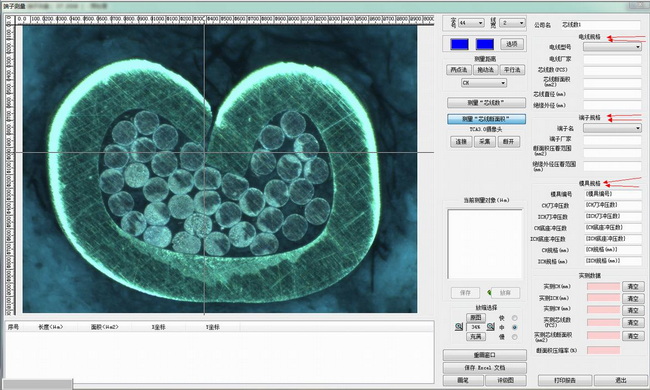

三、DZ6F-200端子分析軟件界面

端子軟件截圖 X.jpg

軟件報告錄入界面（可按要求更改）

（分析報告模板）

四、DZ6F-200端子截面分析系統組成：

序號	名稱	數 量	單位	附注
1	立體顯微鏡主機架	1	臺
2	雙目鏡連續變倍鏡體	1	套		0.8-5X
3	10X目鏡	1	對
4	眼罩	1	對
5	雙目頭托架	1	個
6	內六角扳手	2	把
7	電源線	1	根
8	載物板	1	塊
9	反射LED燈	1	套
10	標尺	1	塊
11	攝像接口	1	個
12	CK-500彩色數字攝像機	1	個
13	USB數據線	1	根
14	DZ-3000端子分析軟件U盤	1	個
15	加密鎖	1	個
16	防塵罩	1	個

五、可選購件

1、DZMP-2端子切割磨拋一體機
