| 表面粗糙度測試儀：JB-2C/JB-3C/JB-4C | 一、軸承粗糙度測試儀JB-2C
1、儀器的主要用途
儀器用以評定軸承內外圈滾道表面粗糙度。儀器也可測量平面、斜面、球面、外圓柱面、內孔表面、深槽表面，圓弧面及微小零件的粗糙度，所以在機械、模具等行業中廣泛使用。
儀器通過精密的機械定位裝置，不同規格的軸承可以在幾分鐘內便能調到準確的位置進行測量。儀器采用不帶導頭的電感型傳感器，保證能精確地在軸承滾道內自動測量，專用測量軟件能動態顯示軸承滾道形狀，可選擇不同位置測定粗糙度參數，并可顯示輪廓、tp曲線等；儀器還可以通過打印機打印出所有的參數和曲線。 |
| 軸承粗糙度測試儀JB-2C |
| | 2、儀器的主要技術指標 | 類型： Type | JB-2C (小型 ) for small bearing | 測量半徑范圍：Radius range measurable | ≥1mm | 測量范圍：Measuring range | Ra 0.01~10μm | 分辨率： Resolution | 0.001μm | 測量長度：Measuring length | ≤4 mm | 取樣長度：Sampling length | 0.08, 0.25, 0.8 mm | 測量段數：Number of sampling lengths | 1~5 | 示值誤差: Measurement error | ≤10 % | 軸承內圈外徑: Outer dia. of bearing’s inner ring | ≤80 mm | 軸承外圈內徑: Inner dia. of bearing’s outer ring | 20≤D≤200 mm | 軸承套圈厚度: Thickness of ring | ≤40 mm | 評定參數: Evaluation parameters | Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 | 外接電源: Power supply | 220VAC±10 %, 50HZ | 主機外形: Dimensions : | Main machine 320 x 130 x 180 mm | 重量： Weight (gross) | 30 kg | 標準配件，附件 Standard attachments | 粗糙度樣板 Glass roughness sample 計算機，打印機 Computer & printer |
|

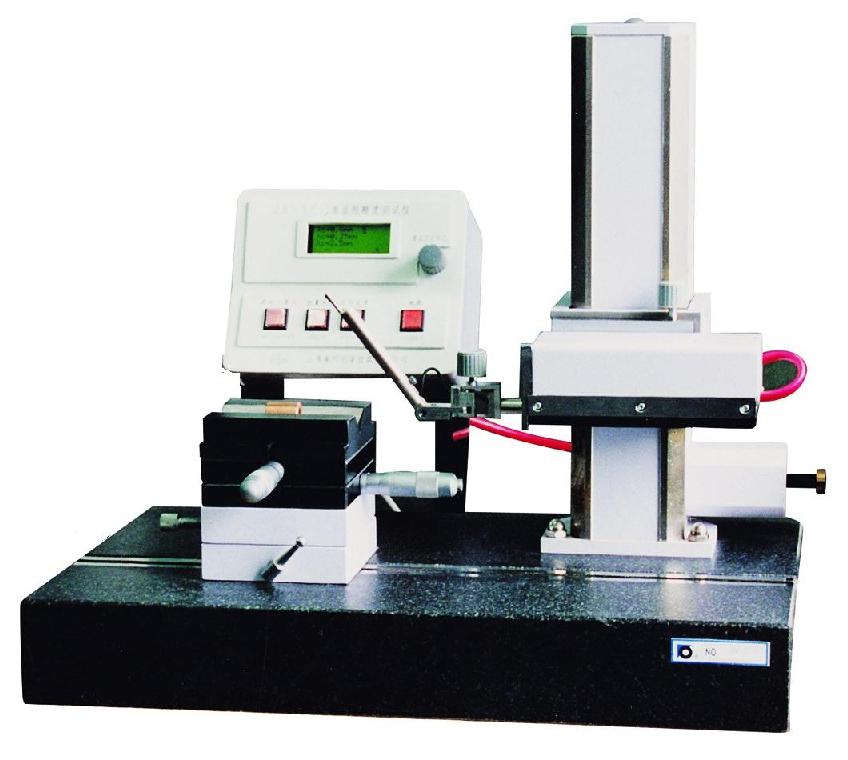

| | 二、表面粗糙度測試儀JB-3C
1、儀器的主要用途
本儀器用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，達到同類先進產品的水平。
本儀器采用接觸式方式，能迅速精確直觀地測量出表面粗糙度值，儀器采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差 | | 表面粗糙度測試儀JB-3C | | 2、儀器的主要技術指標 | 評定參數Evaluation Parameters | Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp | 測量范圍Roughness range | Ra:0.01-10μm | 觸針位移Linear range | ±40μm | 分辨率Resolution | 0.005μm | 顯示方式Digital display | 4x16帶背光照明LCD | 小孔測量范圍 Range of bore | ≥?6mm | 儀器總誤差Indication error | ≤10% | 取樣長度Sampling length, mm | 0.25 | 0.8 | 2.5 | 測量長度Evaluation length, mm | 1.5,1.75,2 | 3.2,4,4.8,5.6,6.4 | 10,12.5,15 | 測量速度Scanning speed, mm/sec | 0.1 | 0.32 | 1 | 儀器電源Power supply: | 220 VAC ±10%, 50Hz | 儀器外形Dimensions | 300x500x450 mm | 儀器重量Gross weight | 55 kg | 標準配件，附件 Standard attachments | X-Y工作臺 X-Y stage, V型臺 V-stage- 粗糙度樣板 Glass roughness sample |
|

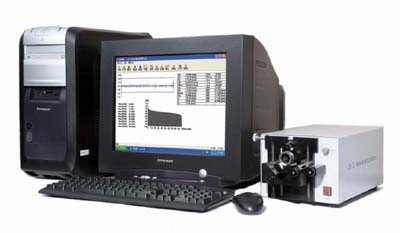

| | 三、精密型表面粗糙度測試儀JB-4C
1、儀器的主要用途
JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量?jī)x器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。
儀器配有電腦及專用測量軟件，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出。
儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562的要求。 | | 精密型表面粗糙度測試儀JB-4C | | 2、儀器的主要用途 | 類型： Type | JB-2C (小型 ) for small bearing | 測量半徑范圍：Radius range measurable | ≥1mm | 測量范圍：Measuring range | Ra 0.01~10μm | 分辨率： Resolution | 0.001μm | 測量長度：Measuring length | ≤4 mm | 取樣長度：Sampling length | 0.08, 0.25, 0.8 mm | 測量段數：Number of sampling lengths | 1~5 | 示值誤差: Measurement error | ≤10 % | 軸承內圈外徑: Outer dia. of bearing’s inner ring | ≤80 mm | 軸承外圈內徑: Inner dia. of bearing’s outer ring | 20≤D≤200 mm | 軸承套圈厚度: Thickness of ring | ≤40 mm | 評定參數: Evaluation parameters | Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 | 外接電源: Power supply | 220VAC±10 %, 50HZ | 主機外形: Dimensions : | Main machine 320 x 130 x 180 mm | 重量： Weight (gross) | 30 kg | 標準配件，附件 Standard attachments | 粗糙度樣板 Glass roughness sample 計算機，打印機 Computer & printer |
|
|
|
