工業投影儀： 3007/3010/3015/3020/3025

1、3000系列投影儀的用途和特點:
3000系列數字式測量投影儀是光、機、電一體化的精密高效測量?jī)x 器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
3000系列投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/75)um L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。

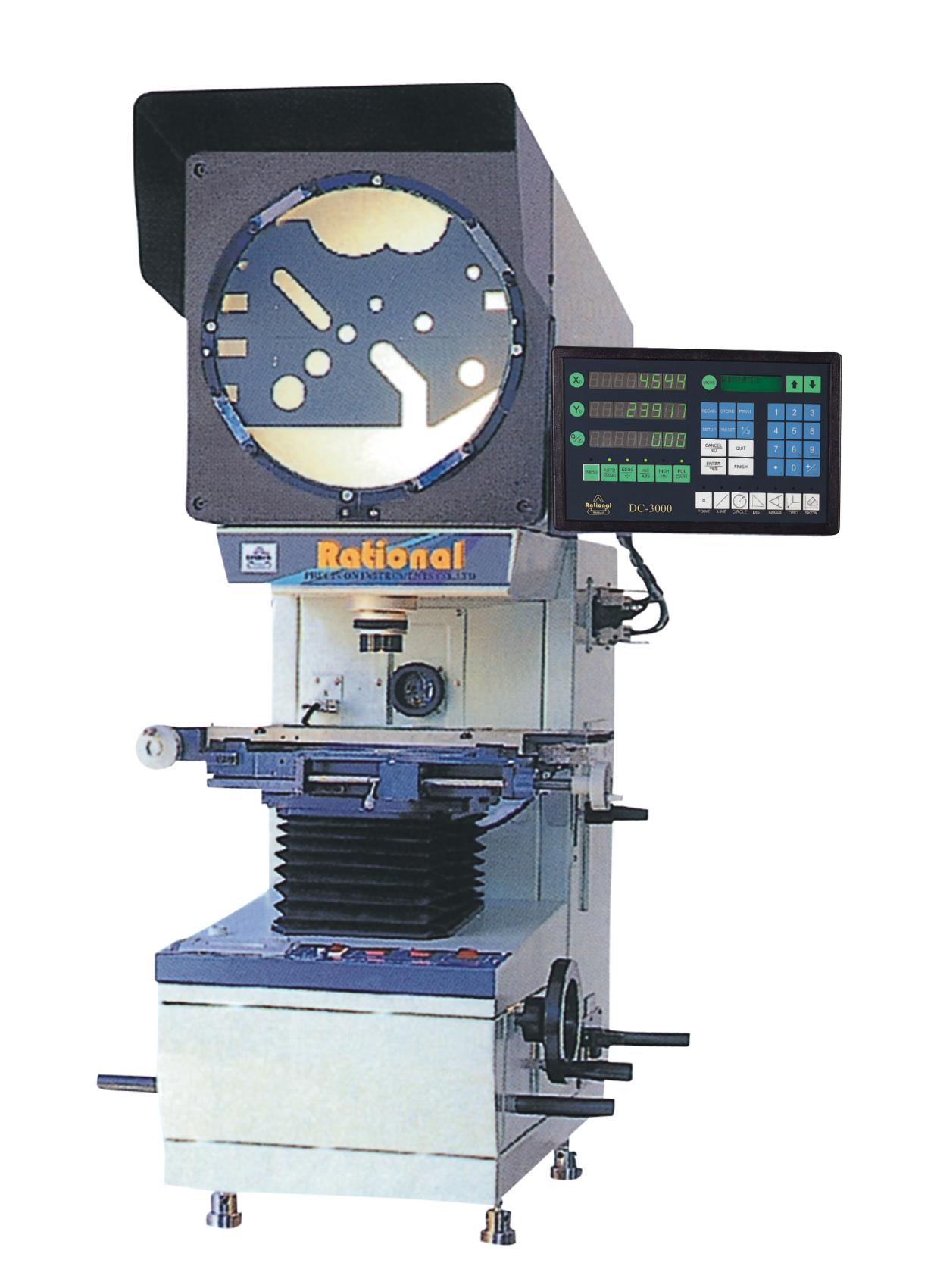

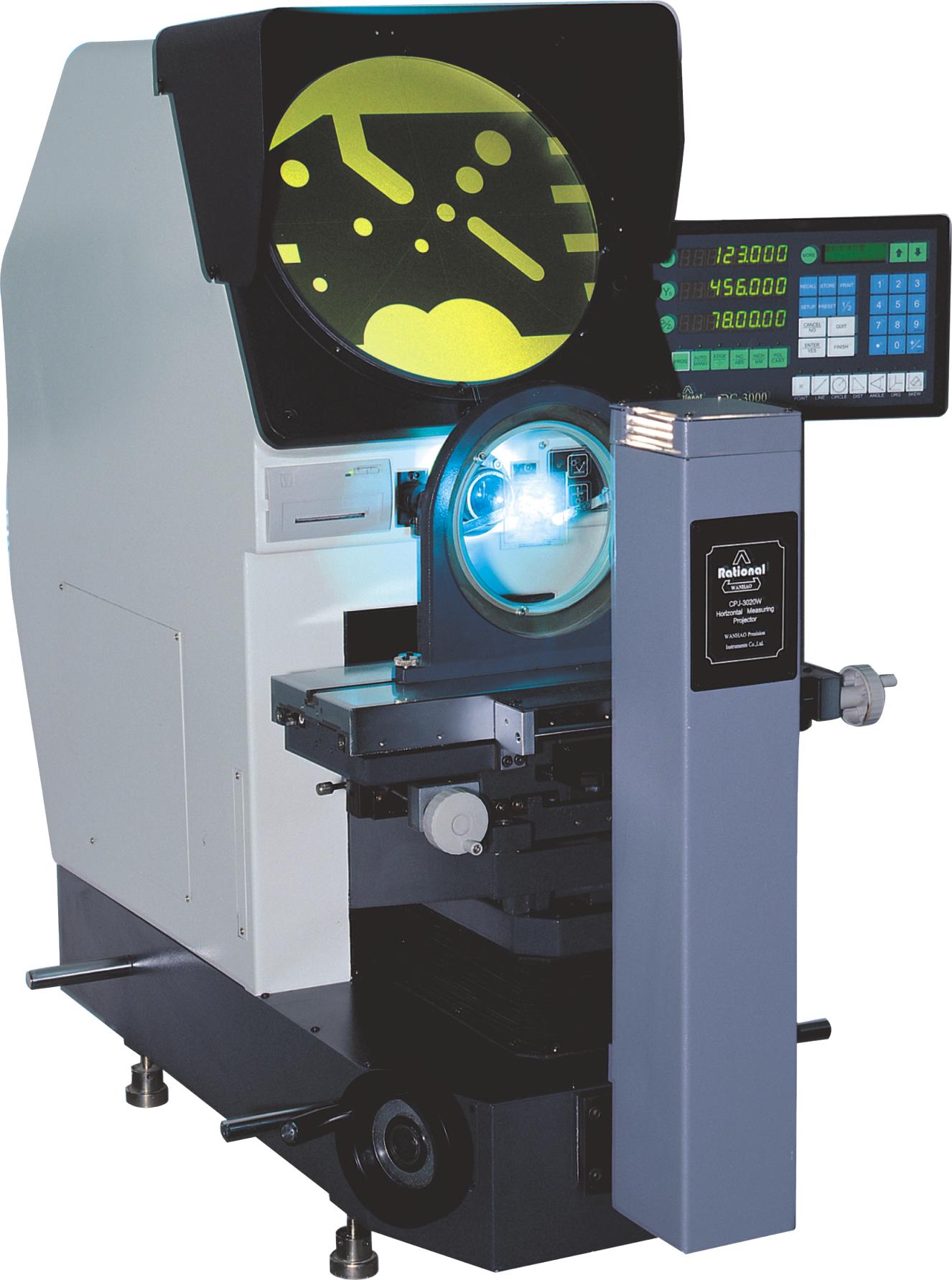

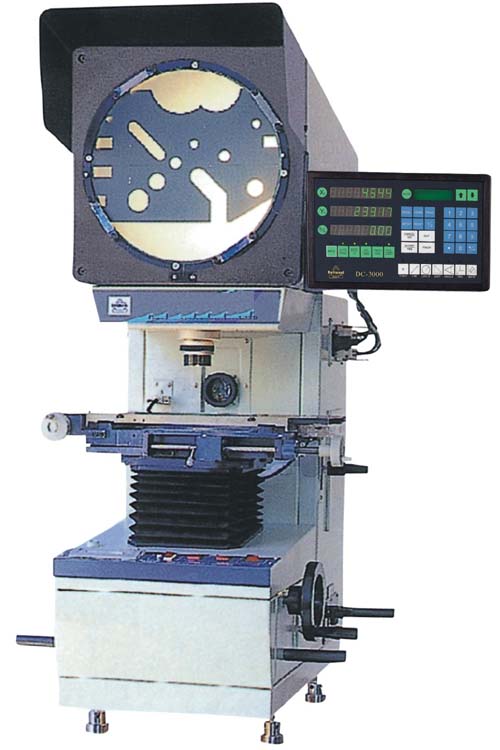

2、3000系列投影儀的外形:

3、3000系列投影儀的技術參數:

儀器型號		3007	3010	3015	3020	3025
工作臺	金屬臺面尺寸	260×152	306×152	340×152	404×228	450×280
	玻璃臺面尺寸	125×100	175 × 100	196 × 96	260× 160	306× 196
	X座標行程	75	100	150	200	250
	Y座標行程	50	50	50	100	150
	Z座標行程	90(調焦)	90(調焦)	90(調焦)	100(調焦)	100(調焦)
	儀器測量精度(μm)	3+L/75	3+L/50	3+L/50	3+L/75	3+L/75
	X，Y座數顯分辯率	0．001mm
投影屏	投影屏尺寸	?３１２, 使用范圍＞?３００（刻有米字線）
	投影屏旋轉范圍	０～３６０°
	旋轉角度數顯分辯率	１' 或０．０１°
物鏡	放大倍數	１０X(必備)　２０X(選) 　５０X (選) 　１００X (選)
	物方線視場（mm）	?３０ ?１５　 ?６ ?３
	物方工作距	７７．７４４．３２４．５２５．３
數據 處理器	DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離、角度測量。
儀器照明	透射與反射照明光源均為：２４V ，　１５０W鹵素?zé)?/td>
儀器電源	110V/ 220V(AC)， 50/60HZ，總功率400W
冷卻方式	強制風冷 ( 3只軸流風扇 )
外形尺寸	長X寬X高 (mm)	770 × 550 × 1100
儀器重量	單位Kg	120	125	130	130	130
選配件	微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。
