當前位置：首頁 > 產品中心 > 專業分析儀 > DMM-900C鍍層檢測分析系統
簡要描述： DMM-900C型鍍層檢測分析系統，適用于金相組織及表面形態的顯微觀察，適合電子、冶金、化工和儀器儀表行業，鍍涂層以及其它非金屬材料，及太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等。
產品型號：DMM-900C產品產地：更新時間：2023-03-07訪 問 量：4560產品分類
相關新聞
Related Articles詳細介紹
一、DMM-900C鍍層檢測分析系統的特點和用途:

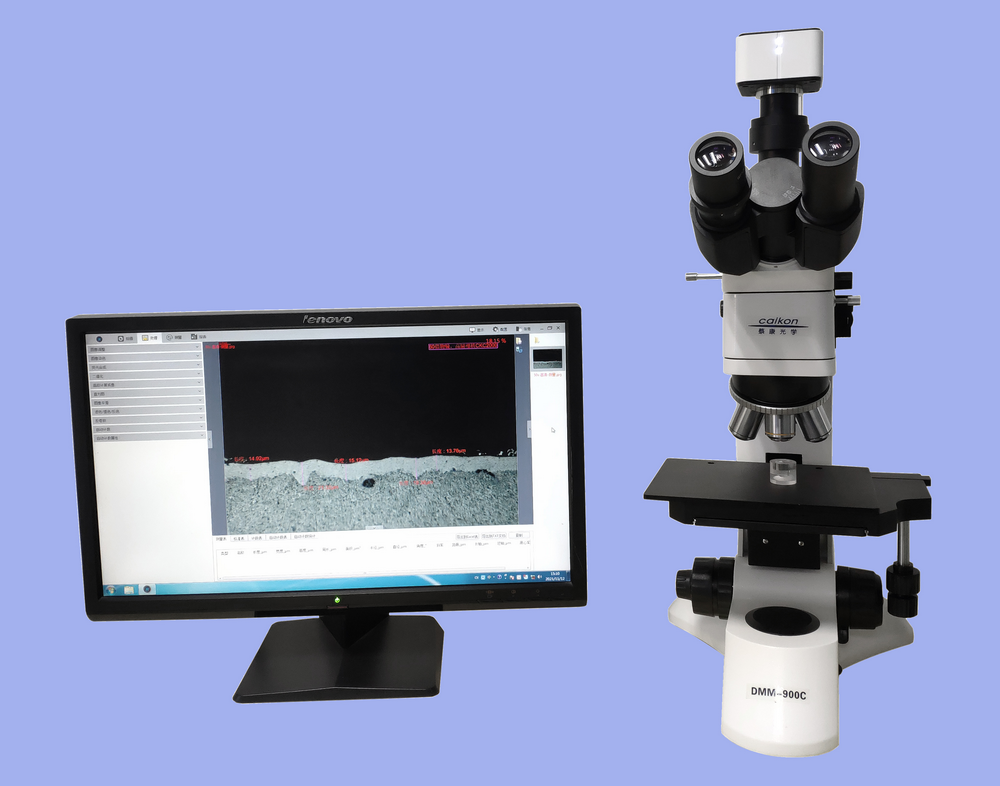

DMM-900C鍍層檢測分析系統是由反射型金相顯微鏡DMM-900C和數字相機組成。正置反射金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可實現偏光觀察、反射觀察、透射觀察、暗場觀察功能。符合人機工程學要求的理想設計，低手位操作更方便舒適。適用于金相組織及表面形態的顯微觀察，適合電子、冶金、化工和儀器儀表行業，鍍涂層以及其它非金屬材料，及太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等。
性能特點
1、配置超大視野目鏡和無限遠長距平場消色差物鏡(無蓋玻片)，視場大而清晰.
2、粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm.
3、6V30W鹵素?zé)?，亮度可調。可進行燈絲方向調節.
4、三目鏡筒,可自由切換正常觀察與偏光觀察.
5、高像素?cái)?shù)字成像系統，電腦顯示成像真實清晰.
二、鍍層檢測分析系統主要技術參數：
名 稱 | 參數規格 |
光學系統 | 無限遠色差校正光學系統 |
放大倍數 | 光學放大倍數50X-500X，系統放大倍數最大可到2000X |
目鏡筒 | 鉸鏈?zhǔn)饺跨R,傾斜30?,內置檢偏振片,可進行切換 ；瞳距調節范圍 55-75mm,屈光度±5可調。 |
目鏡 | 大視野目鏡WF10X(Φ22mm) |
無限遠長工作距離平場消色差物鏡 | PL 5X/0.12 工作距離:26.3mm |
PL L10X/0.25 工作距離:20.2mm | |
PL L20X/0.40 工作距離:8.8mm | |
PL L50X/0.70 工作距離3.68 mm | |
物鏡轉換器 | 五孔(內向式滾珠內定位) |
調焦機構 | 粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
載物臺 | 雙層機械移動式(尺寸:210mmX140mm, |
移動范圍:75mmX50mm) | |
落射照明系統 | 6V 30W鹵素?zé)?亮度可調 |
落射照明器帶 (黃,藍,綠)濾色片和磨砂玻璃，視場光欄和孔徑光欄大小可調節，可插入式起偏振片，可進行偏光觀察和攝影 | |
電腦攝像系統CK-500 | CK-500彩色攝像機: 分辨率：2560×1920，功耗小，連接簡單：USB接口， 圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。 |
三、鍍層檢測分析系統的組成 ：
1、金相顯微鏡DMM-900 2、攝像機接口
3、彩色數字?jǐn)z像機CK-500 4、計算機(選購)
四、選購部分：
1、10X分劃目鏡 2、測微尺 3、二維測量軟件DS-3000
4、 粒度分析軟件DL-3000 5、0．5X攝影接口
6、無限遠長距平場消色差物鏡(無蓋玻片)：PL L 20X/0.40工作距離：8.80mm
PL L50X/0.70（彈簧） 工作距離：3.68 mm
PL L80X/0.80（彈簧） 工作距離：1.25 mm
