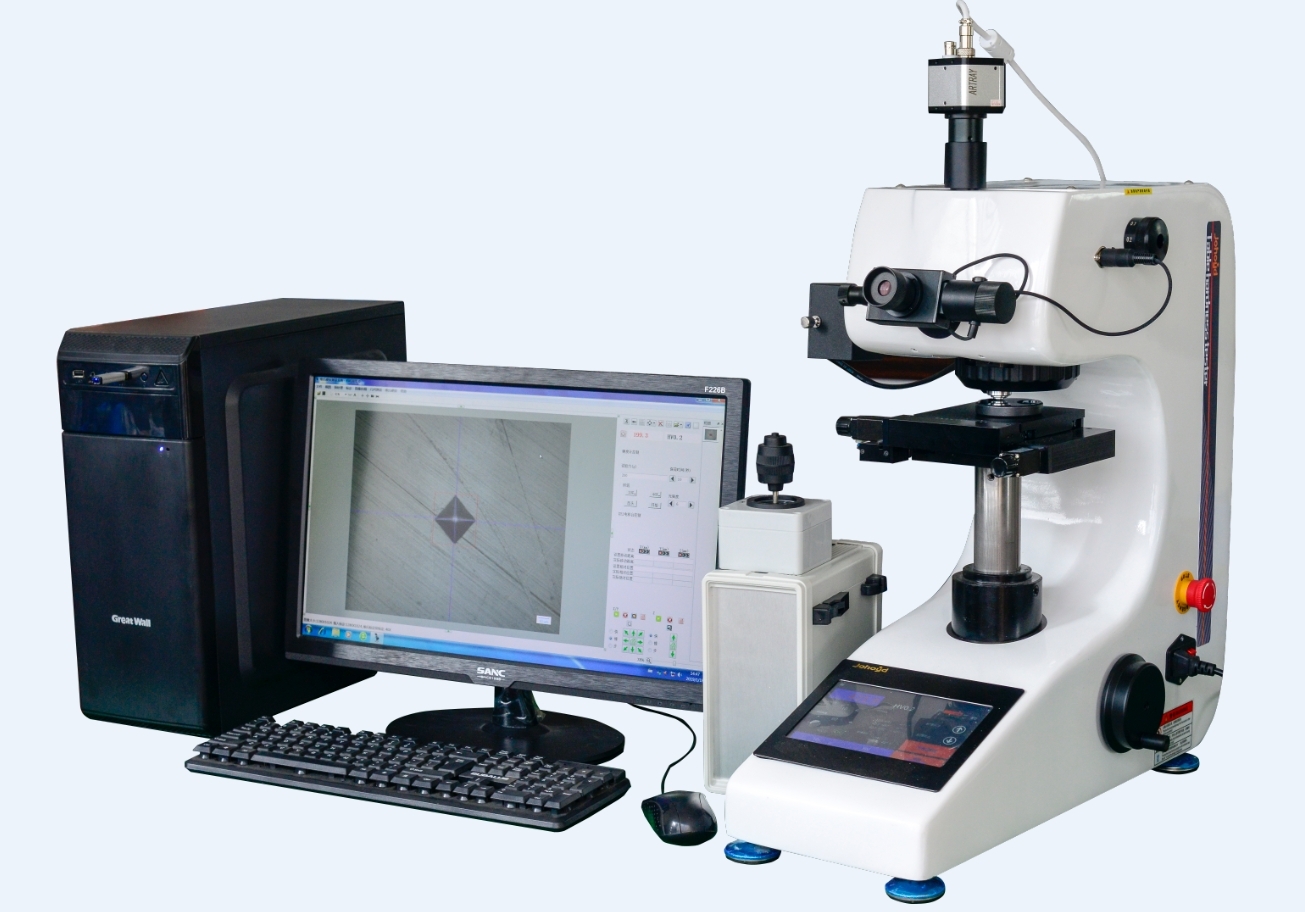

全自動顯微維氏硬度計CKXWF-1XYZ

簡要描述：全自動顯微維氏硬度計CKXWF-1XYZ主要用于測量微小、薄型試件、脆硬件的測試。

產品型號：CKXWF-1XYZ
產品產地：
更新時間：2025-06-20
訪問量：562

產品分類

相關新聞

詳細介紹

全自動顯微維氏硬度計CKXWF-1XYZ主要用于測量微小、薄型試件、脆硬件的測試，通過選用各種附件或者升級各種結構可廣泛的用于各種金屬(黑色金屬、有色金屬、鑄件、合金材料等)、金屬組織、金屬表面加工層、電鍍層、硬化層(氧化、各種滲層、涂鍍層)、熱處理試件、碳化試件、淬火試件、相夾雜點的微小部分，玻璃、瑪瑙、人造寶石、陶瓷等脆硬非金屬材料的測試。尤其適用于大批量測量工件的硬度梯度分布曲線，和指定部位的硬度測試。

通過內置步進馬達控制的自動位移臺, 透過鼠標點擊控制, 擁有多樣性的控制模式, 定位精度高, 重復精度好, 移動速度快, 工作效率高；

硬度計技術參數：

參數名稱	參數數據
顯微硬度標尺	HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
顯示	7寸液晶觸摸顯示屏
試驗力（Kgf）	10，25，50，100，200，300，500，1000
加載控制	自動（加載/保持/卸載）
試驗力保持時間	5~60
試驗力選擇	外置式選力旋鈕，試驗力自動顯示在7寸液晶觸摸顯示屏上
物鏡倍數	10X、40X
光通道	雙光通道（目鏡及CCD攝象通道）
光學系統 （雙光學通道，無需切換）	1、自動數字式編碼器； 2、總放大倍數(μm)：100×（觀察）, 400×（測量）； 3、測量范圍(μm)：200； 4、分辨率(μm)：0.25
硬度測量范圍	(5-3000)HV
數據輸出(選配）	內置打印機，測試數據也可通過USB輸出至U盤進行保存分析
試件最大高度	110
試件最大寬度	120（從壓頭中心線至機壁距離）
電源電壓	AC220V/50HZ
重量	40

軟件參數：

1、介紹

全自動顯微維氏硬度計，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種新專業技術，通過計算機主機實現對維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。

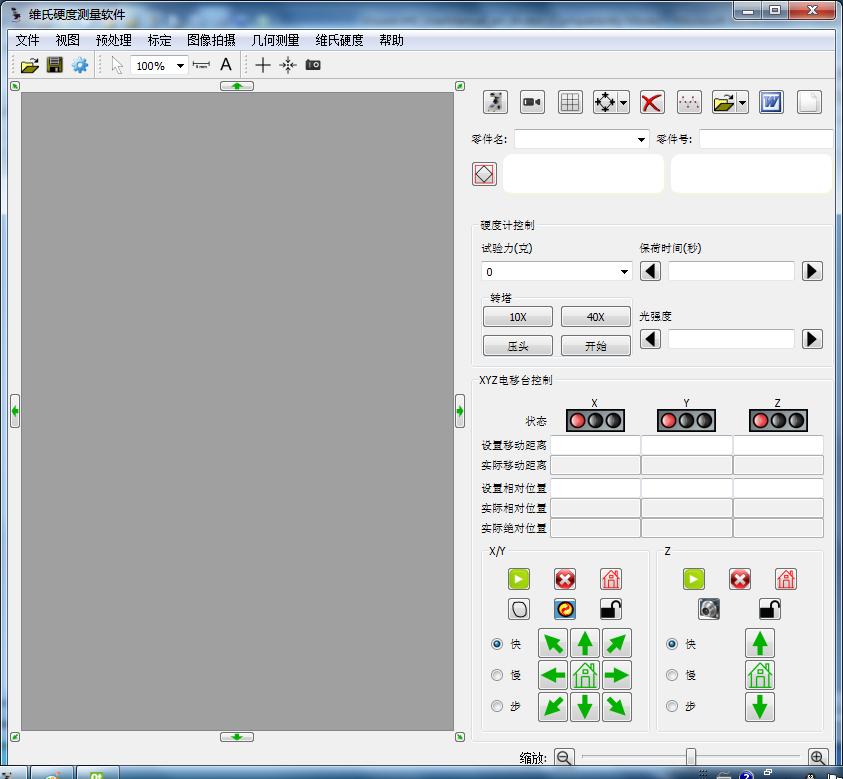

全自動軟件 1.jpg

3、主要功能

物料	介紹
壓力控制	硬度計試驗力轉換時，系統感知試驗力變化并實時顯示在系統中。
轉塔控制	軟件控制硬度計進行物鏡—壓頭之間相互切換，無需人工控制硬度計
加載控制	軟件控制硬度計進行加載，無需人工控制硬度計。
測量控制	軟件控制硬度計轉塔、加載并直接讀取維氏硬度值
Z軸控制	軟件控制硬度計Z軸上升下降
自動聚焦控制	軟件控制硬度計Z軸自動聚焦，找出產品表面最清晰點。
光源亮度控制	對光源的亮度進行設置
圖像采集	實時顯示硬度圖像，可存儲、打印圖像，以及定倍打印。
手動/自動測量	手動：拉對角線測量、兩點卡線測量、四點測量、自動：自動找出壓痕的四個頂點，速度快，數據準。連打連測、即打即測、指定坐標打壓。
硬度換算	依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示，并可轉換各種國際標準
圖文報告	自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值；保存或打印壓痕圖像及當前壓痕硬度值；可按用戶要求定制檢驗報告；通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；可輸出各種測量數據、D1、D2、硬度值表、硬化層深度、最大值、平均值、最小值、顯示并輸出各壓痕圖片。硬度值、硬度表、硬化層深度圖及圖片插入等數據可靈活在WORD或EXCEL中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存WORD格式或EXCEL，還可打印觀察到的樣品形貌圖并保存，直接反映出壓痕及背景的顯微組織，
努氏測量	可更換努氏壓頭進行努氏硬度自動測量
自動Z軸	自動調焦步距(μm): Z軸自動調焦時移動步距，默認1.25μm. Z軸按鍵步距(μm): 鍵盤或界面方向鍵按鍵Z移動距離，默認1.25μm Z軸上升下降：低速(mm/s): 默認0.0625mm/s.高速 (mm/s):，默認1.0mm/s.速度可調。
自動載物工作臺	可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標對自動X-Y位移臺載物臺進行8個方向任意移動的控制，可調整速度、可自動復位、可隨意進行坐標清零；軟件系統可編程控制自動載物臺移動，系統提供14個模式: 1) 沿線； 2) 沿線帶角度； 3) 自由點擊； 4) 橫向沿線； 5) 縱向沿線； 6) 沿曲線多條線； 7) 沿曲線矩陣； 8) 圓?。? 9) 齒心； 10）齒頂平行； 11）自動沿邊緣帶角度；12）自動沿邊緣矩陣； 13）圓心； 14）沿曲線多齒頂平行。
	馬達	步進馬達
	最大移動距離	50mm
	最小移動距離	1μm
	移動速度	可調
	位移重復精度	2μm
	樣品臺尺寸	110mmX110mm
圖像采集/識別	采用高質量、高分辨率300 萬像素攝像機，高速采集：1280X1024 分辨率：25 幀/秒，大尺寸原始圖像采集；采用的圖像及測量結果供存儲格式，圖像存儲格式BMP、JPG等通用文件格式）。
自動測量時間	約0.3S/1個壓痕
測量重復性	±1.0% （700HV/500gf，壓痕清晰時）
最小測量單位	0.01μm
