當前位置：首頁 > 產品中心 > 光學顯微鏡 > 金相顯微鏡 > 研究型大平臺金相顯微鏡MCK-6RC

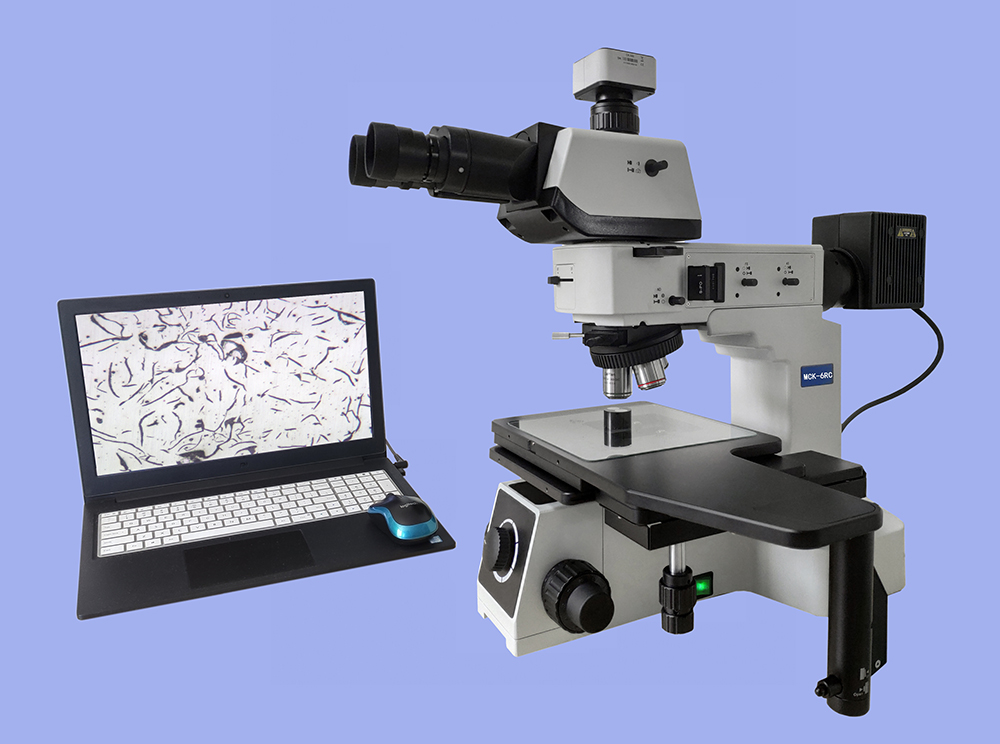

簡要描述：研究型大平臺金相顯微鏡MCK-6RC，適合電子、冶金、化工和儀器儀表行業用于觀察半透明或不透明的物資，適合對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等。
產品型號：MCK-6RC產品產地：更新時間：2023-03-02訪 問 量：2859產品分類
詳細介紹
一、研究型金相顯微鏡MCK-6RC的主要用途和特點：
MCK-6RC系列研究型全新金相顯微鏡集CAIKON 多項創新于一身，從外觀到性能都緊跟設計風向，致力于拓展工業領域全新格局。MCK-6RC秉承CAIKON不斷探索、不斷超越的品牌設計理念，為客戶提供完善的工業檢測解決方案。
靈活的系統組合、優良的成像性能、穩定的系統結構， MCK-6RC系列專業應用于工業檢測及金相分析領域各操作機構根據人機工程學設計，大限度減輕使用疲勞。模塊化的部件設計，可對系統功能進行自由組合。集成了明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
■MCK-6RC可以實現X、Y方向158mmx158mm的移動范圍。
■全新設計的長工作距專業金相物鏡，高倍物鏡采用半復消技術。
■各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
■附件齊全，配置完善，可靈活進行系統組合與功能拓展。
■人機工程學設計、堅實可靠的系統結構。
二、研究型金相顯微鏡MCK-6RC主要技術參數：
名稱 | 參數規格 |
光學系統 | 無限遠色差校正光學系統 |
可選擇的觀察方式 | 明場/斜照明/偏振光/DIC/透射光 |
觀察筒 | 正像觀察筒，25°鉸鏈?zhǔn)饺浚止獗?，雙目：三目=100：0或0:100 |
目鏡 | PL10X/22平場高眼點目鏡 |
物鏡 | LMPL-BD無限遠長工作距明暗場金相物鏡5X/10X/20X/50X |
物鏡轉換器 | 5孔內傾式明暗場轉換器，帶DIC插槽 |
5孔內傾式明暗場轉換器 | |
機架 | 粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，雙路電源輸出 |
載物臺 | 6"三層機械移動平臺，反射行程158x 158mm，透射行程：100x100mm，玻璃工作臺，右手位X、Y移動手輪，帶離合器手柄，可快速移動 |
反射照明器 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿，12V100W鹵素?zé)?，光?qiáng)連續可調 |
透射照明系統 | 單顆大功率5W LED，白色，光強連續可調。N..A.0.5聚光鏡，帶可變孔徑光闌 |
電腦攝像系統CK-500 | CK-500彩色攝像機: 分辨率：2560×1920，功耗小，連接簡單：USB接口， 圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。 |
四、系統組成：
1、金相顯微鏡MCK-6R
2、攝像機接口
3、彩色數字?jǐn)z像機CK-500
4、計算機（選購）
五、儀器選購件：
1、大視野目鏡15X、20X；刻度目鏡WF10X
2、無限遠長工作距明暗場金相物鏡100X
3.微分干涉裝置：微分干涉插板、微分干涉物鏡
4、高清數字?jǐn)z像機CKC600、CKC2000系列
5、金相分析軟件DM-3000 顆粒分析軟件DL-30000
