當前位置：首頁 > 產品中心 > 光學顯微鏡 > 金相顯微鏡 > 半導體 \FPD 檢查顯微鏡MCK-12RC（研究型金相顯微鏡）
簡要描述： 全新的MCK-12RC半導體 \FPD 檢查顯微鏡，支持 300mm 晶圓及 17英寸液晶面板的檢查，含 4、6、8、12英寸多種轉盤，可適用不同尺寸的晶圓檢查。適合電子、冶金、化工和儀器儀表行業用于觀察半透明或不透明的物資，適合對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等。
產品型號：MCK-12RC產品產地：更新時間：2023-06-01訪 問 量：3654產品分類
詳細介紹
一、研究型金相顯微鏡儀器的主要用途和特點：

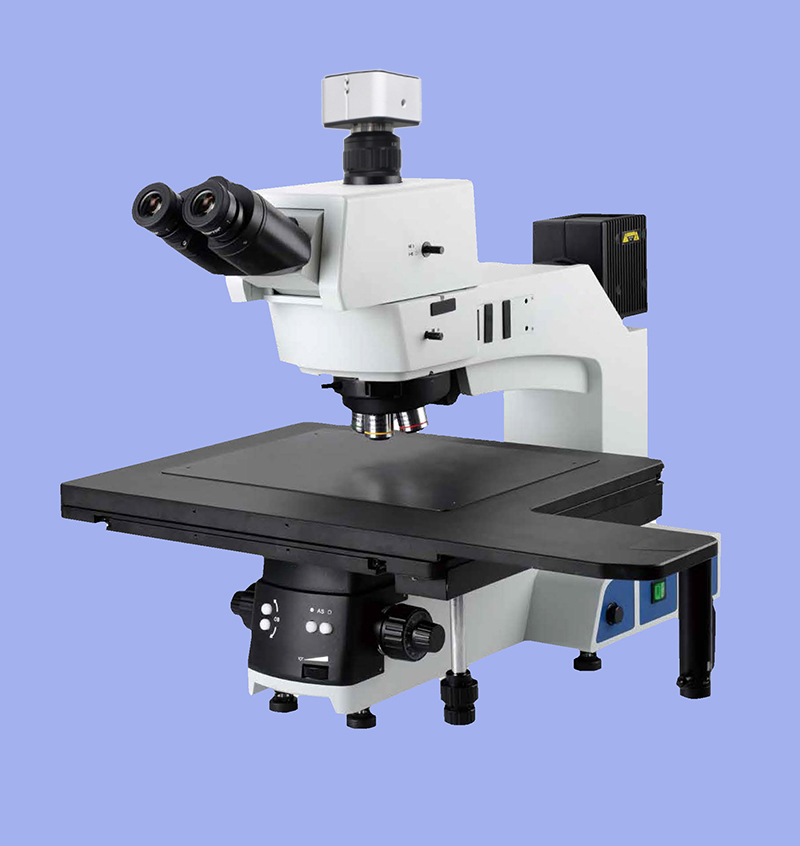

全新的MCK-12RC半導體 \FPD 檢查顯微鏡，支持 300mm 晶圓及 17英寸液晶面板的檢查，含 4、6、8、12英寸多種轉盤，可適用不同尺寸的晶圓檢查。人機工程學設計全面提升，為用戶提供更加舒適、靈活、快捷的操作體驗。
MCK-12RC研究型工業級顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一款新產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
■ 仰角可調觀察筒
0-35°觀察角度可調，適合不同身高的用戶，降低了對工作環境的要求，讓不同的使用者都能找到合適的觀察角度，減輕了長時間工作帶來的不適與疲勞，大幅度提高工作效率。
■ 全新離合驅動式載物臺
MCK-12RC 采用離合式手柄，用戶按下離合扳手就可靈活移動平臺，無需長時間捏緊手柄；按下離合按鈕，取消快速移動。避免長時間操作出現手麻現象，并加快觀察速度。 MCK-12RC 引入精密導軌傳動機構，移動順滑，機器穩定可靠。
■安全、高速的電動式物鏡轉換器
設有前進、后退兩檔切換模式，可快速、精確定位到所需要的觀察倍率，重復定位精度高。機械式的切換模式，有效提升了轉換器的使用壽命。
■按鍵觸手可及，助您提高工作效率
MCK-12RC 物鏡與孔徑光闌采用全新的電動控制系統，其操作按鍵位于儀器正前方，讓您觸手可及。人性化的電動設計不僅避免了頻繁的手動操作步驟，也使您的檢測工作也更加精確、靈活。
■防震支架設計
機身由六端支架支撐，低重心、高穩定性全金屬機架，具備強效的抗震功能，確保像質穩定。
■豐富的應用領域
MCK-12RC集成了明場、暗場、偏光、DIC 等多種觀察功能。 廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件金屬陶瓷部件、精密磨具等檢測。
二、研究型金相顯微鏡MCK-12RC儀器的主要技術參數：
名稱 | 參數規格 | ||
光學系統 | 無限遠光學系統 | ||
觀察筒 | 轉軸式三目觀察筒，傾斜30度，可進行100%透光攝影,視度±5調節瞳距調節范圍:55-75mm | ||
目鏡 | 大視野目鏡WF10X(Φ22mm) | ||
平場分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 | |||
無窮遠長工作距離無應力平場消色差物鏡 | 放大倍數 | 數值孔徑 | 工作距離 |
PL5X | 0.12 | 26.1mm | |
PLL10X | 0.25 | 20.2mm | |
PLL40X/（彈簧） | 0.60 | 3.98mm | |
PL60X/（彈簧） | 0.85 | 3.18mm | |
調焦機構 | 粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 | ||
中繼鏡 | 內置勃氏鏡 | ||
勃氏鏡 | 推入式勃氏鏡，中心可調 | ||
補償器 | λ補償器、λ/4 補償器、石英鍥補償器 | ||
物鏡轉盤 | 四孔內彎式物鏡轉換器，聲響定位 | ||
載物臺 | 旋轉式載物臺,直徑：Φ150mm,360°等分刻度,游標格值6'，中心可調,帶鎖緊裝置 | ||
移動尺 | 可拆卸式移動尺,移動范圍:40X30mm | ||
阿貝聚光鏡 | NA.1.25 可上下升降,聚光鏡光欄可調,帶濾色片座, 帶可擺出擺入附加聚光鏡片 | ||
起偏器 | 可360°偏振方向旋轉和精確刻度顯示，有0、90、180、270四個檔位 | ||
集光器 | 鹵素?zé)粽彰鬟m用,帶視場大小調節的集光器 | ||
照明系統 | 透反射光源,配6V 30W 鹵素?zé)?亮度單獨控制,可亮度調節 | ||
反射照明系統 | 起偏器可360°旋轉，檢偏器 360?可調,帶刻度和微動游標,起偏和檢偏均可移出光路 反射濾色片:轉盤式藍、黃、綠、磨砂濾色片組 反射光路帶視場光欄、孔徑光欄調節，光源中心調節 6V30W反射光源燈箱，燈泡可移動 | ||
透射照明系統 | 起偏器 可360°旋轉，有0、90、180、270四個讀數 檢偏器 360?可調,帶刻度和微動游標，集光器 鹵素?zé)粽彰鬟m用， 聚光鏡：帶光欄調節的阿貝聚光鏡N.A1.25，可上下升降和光源中心調節 濾色片：透射藍色和磨砂玻璃濾色片 6V30W透射光源，裝入底座，亮度可調 | ||
電腦攝像系統
| CK-500彩色攝像機，分辨率：2560X1920， 芯片尺寸：1/2.5"， USB2.0連接, 圖像質量好 ,色彩還原性好 ,圖像穩定，有多種圖像處理方式（詳細參數見CK-500攝像機介紹） | ||
1、金相顯微鏡MCK-12R
2、攝像機接口
3、彩色數字?jǐn)z像機CK-500
4、計算機（選購）
五、儀器選購件：
1、大視野目鏡15X、20X；刻度目鏡WF10X
2、無限遠長工作距明暗場金相物鏡100X
3.微分干涉裝置：微分干涉插板、微分干涉物鏡
4、高清數字?jǐn)z像機CKC600、CKC2000系列
5、金相分析軟件DM-3000 顆粒分析軟件DL-30000
