詳細介紹

工業投影儀及相關產品

臥式投影儀： 3020W/4025W/JT5φ800/JT7φ1200/JT15φ350

一、3020W/4025W 臥式投影儀

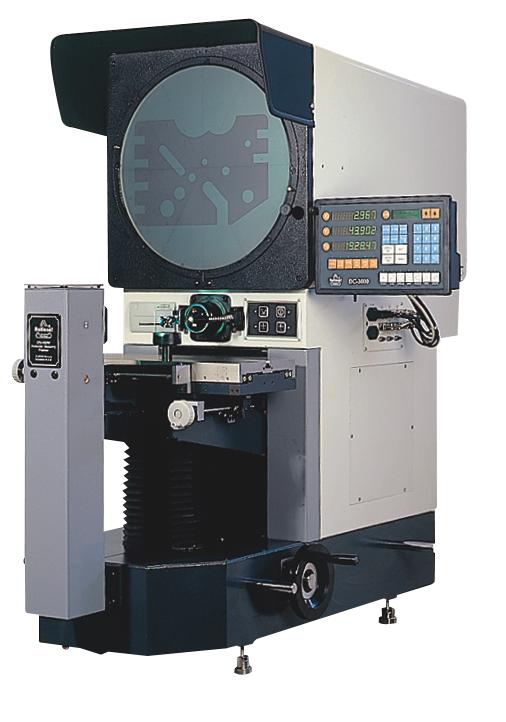

臥式投影儀 3020W

臥式投影儀 4025W

1、儀器用途

臥式測量投影儀是光、機、電一體化的精密高效測量?jī)x 器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等

2、儀器特點

測量投影儀又叫工業投影儀，儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0。08%;坐標測量示值誤差可達（3+L/75)um L為被測長度(單位：mm)。
電腦型投影儀是由測量投影儀、計算機、二維測量軟件組成的一套先進的投影儀，它不但進行普通的投影測量，還能將所測量的數據與計算機進行通信，可能導入到工程制圖AUTOCAD里進行繪圖。

3、主要技術規格

儀器型號		3020W				4025W
投影屏		Φ300mm				Φ400mm
		旋轉范圍：0~360° ; 數顯分辨率： 1′ 或 0.01°
物鏡	倍率	10 X (標)	20X (選)	50X (選)	100X (選)	5X (選)	10 X (標)	20X (選)	50X (選)	100X (選)
	工作距離:	77.7	44.3	38.4	25.3	93.7	103.9	95.1	65.7	35.0
	物方視場:	30	15	6	3	80	40	20	8	4
工作臺	工作臺尺	400 X 150				450 × 220
	測量范圍	X=200 ， Z=100 ; 調焦: Y=75				X=250 ， Z=150 ; 調焦: Y=100
		X , Z 軸數顯分辨率 : 0.001 , 坐標示值誤差 ≤（4+L/75）μm
二維數據處理系統		DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量
照明		透射 24V 150W ，反射 24V 150W (帶照明光纖)
電源		110V/220V,50Hz/60Hz , 400W
尺寸		(長X寬X高)				（高×寬×深）
		1090 X 830 X 1010				1215×646×1210
重量		160Kg				240Kg
選購件		微型打印機、光學尋邊器、M2D測量軟件等;詳情請查閱投影儀附件明細.

4、二維測量軟件主要功能介紹

1、數據通過RS232通訊呂與數顯表連接；
2、圖形放大、縮小、還原、選中、刪除；
3、可與打印機（普通噴墨)連接進行圖形和尺寸的打印
4、本系統產生的圖形文件可在 AutoCAD 中編輯；
5、人性化操作界面，通俗易懂；
6、可測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離、兩平行線距離、點到
直線距離、垂線長度等等）；
7、構造圖形元素（中點、垂線、平行線，角平分線、交點、圓、距離等等）
8、可預置圖形元素；
9、可設定坐標（坐標平移、工件擺正、機械坐標系和工件坐標系）

5、應用舉例（軟件）
1、需要繪圖形（根據實例工件）模具行業；
2、檢測工件（根據圖紙與繪出來的圖形）技術檢測行業；
3、技術開發（根據工件繪的圖形進行上報）科研行業；

二、JT5φ800/JT7φ1200/JT15φ350臥式投影儀

JT5 φ 800

JT7 φ1200

JT15 φ 350

1、儀器用途

2、儀器特點

型號	儀器特點
JT5 φ 800	1、遠心光路設計，測量誤差小。 2、電機驅動測量，省力、方便。 3、直插式物鏡，錐面配合，彈簧壓緊，定中心精確。 4、備有旋轉工作臺，便于測齒輪類零件。 5、作臺能偏擺±15°，便于測量帶螺旋角零件。
JT7 φ1200	1、投影屏面積大，可以使較大尺寸被測件得到完整的影像。 2、工作臺測量范圍大，讀數系統采用數字顯示。 3、工作臺從縱、橫向傳動采用電動，電器開關集中控制，操作使用方便。 4、先進的光柵傳感器數顯技術和數據處理系統，效率高，誤差小。
JT15 φ 350	1、投影系統采用臥式光路設計,反射照明采用左右兩側光纖斜照明，燈源為24V150W反射鹵素?zé)簦饫w調節隨意，方便。 2、投影物鏡為三種：10×（必備）、20×（選購）、50×（選購），物鏡放大率誤差小于0.08% 3、大工作臺面,大行程,采用非球面照明,視場均勻明亮,成像清晰.測量應用范圍大,適用于車間生產現場使用,便于及時修配零件. 4、采用有效的散熱,隔熱措施,避免了以往賞見的光源組發熱,發燙的弊端.

3、主要技術規格

儀器
型號

JT5 φ 800

JT7 φ1200

JT15 φ 350

投影屏

φ 800mm

φ1200mm

φ 350mm

旋轉范圍：0~360° ; 數顯分辨率： 1′ 或 0.01°

物鏡

倍率

10X
(標)

20X
(選)

50X (選)

100X (選)

10 X (標)

20X (選)

50X (選)

100X (選)

10 X (標)

20X (選)

50X (選)

工作距離:

206

123.5

300

195

120

物方視場:

120

工作臺

工作臺尺

650X200

800X230

398X200

測量范圍

X=200
Z=150
調焦: Y=25

X=250
Z=150
調焦: Y=100

X=300
Z=200
調焦: Y=60

X , Z 軸數顯分辨率 : 0.001

儀器
精度

（4+20L）μm

（4+40L）μm

L為被測件長度，單位為m

二維數據處理系統

DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點.線.圓.距離.角度測量

照明

透射 24V 150W ，反射 16V 150W (帶照明光纖)

電源

110V/220V,50Hz/60Hz , 400W

尺寸

長×寬×高

2130×1800×1950

3500×2320×2250

重量

1500 Kg
