影像測量儀： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C

簡要描述：影像測量儀VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C儀器適用于以二坐標測量為目的的一切應用領域,機械、電子、儀表、塑膠等行業廣泛使用

產品分類

相關新聞

詳細介紹

影像測量儀及相關產品

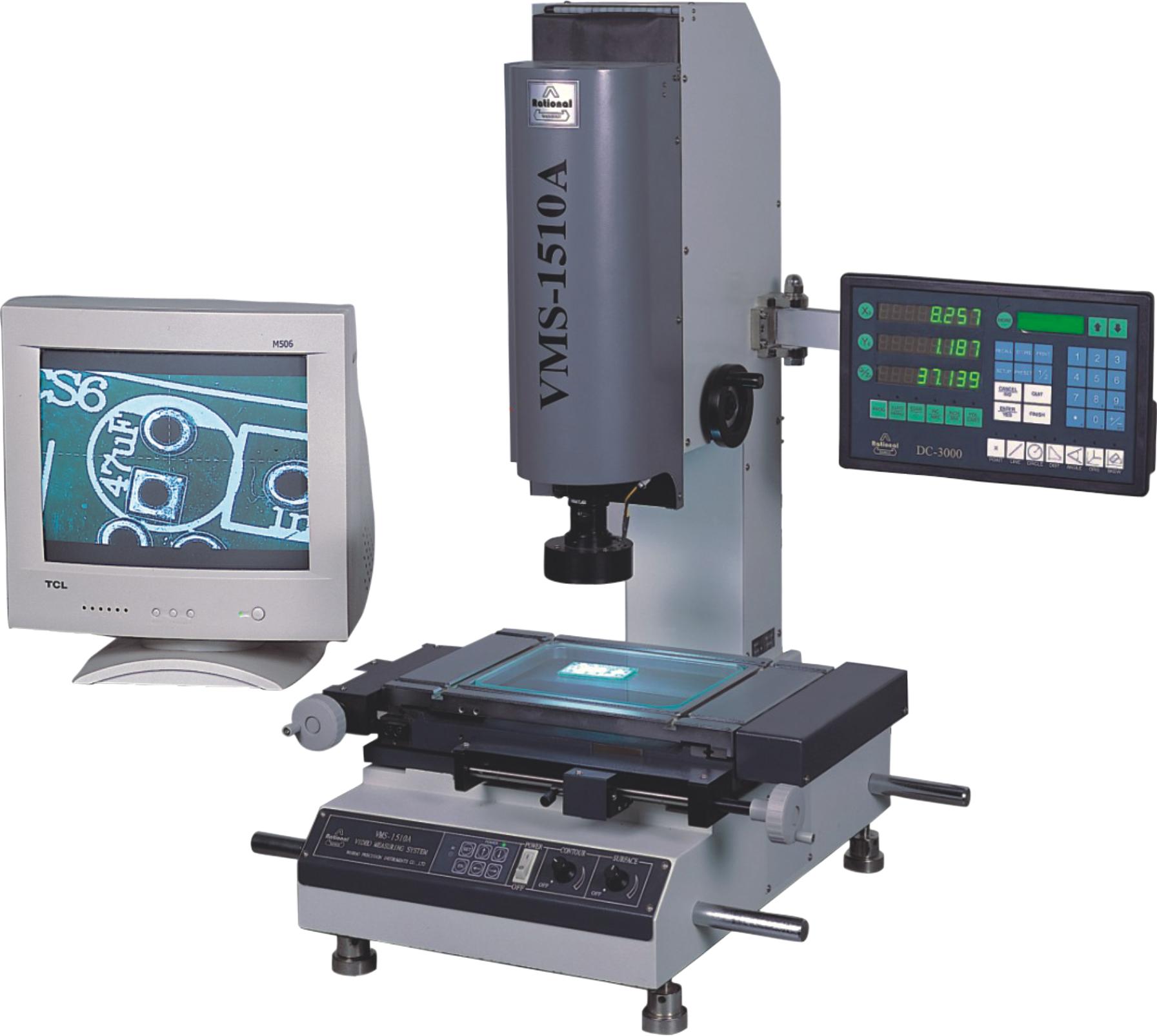

影像測量儀： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C

影像測量儀系列產品

VMS系列標準型

1/3"彩色CCD攝像機

變焦物鏡倍率 0.7 ～

4.5X配合電子影像尋

邊,操作簡便,減少瞄

準誤差

儀器用途

儀器適用于以二坐標測量為目的的一切應用領域,機械、電子、儀表、塑膠等行業廣泛使用

特點

★ 儀器採用彩色CCD攝象機、變焦物鏡與十字線發生器作為測量瞄準系統;

★ 由二座標工作臺、光柵尺與DC-3000電箱組成數位測量及資料處理系統;

★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;

★ 儀器備有RS232介面,與電腦連接線,采用專門測量軟件M2D可對測繪圖形進行處理及輸出

規格參數

儀器型號		VMS-1510C	VMS-2010C	VMS-2515C	VMS-3020C	VMS-4030C
工作臺	金屬臺尺寸	354 ×228	404 ×228	450 ×280	500 ×330	606 ×466
	玻璃臺尺寸	210 ×160	260 ×160	306 ×196	350 ×280	450 ×350
	運動行程 (mm)	150 ×100	200 ×100	250 ×150	300 ×200	400 ×300
儀器重量( kg )		100	110	120	140	240
外形尺寸(長)х(寬)х(高) mm		756 х 540 х 860		756 х 540 х 860		720 х 950 х 1020
測量瞄準系統		攝影機: 彩色1/3"CCD攝影機顯示器 : 15 英寸彩色顯示器
		變焦物鏡倍率: 0.7~4.5X 工作距離 : 108mm
		視頻線倍率: 40~255X 物方視場 : 7~1.1mm
		雙十字線發生器數顯解析度 : 0.001mm
Z軸升降: 150 mm		X.Y坐標測量示值誤差≤ （3+L/75)μm L為被測長度(單位：mm)；
照明: 表面光源與透射光源均用LED , 亮度可調電源: 220V(AC) , 50HZ , 30W

儀器標準配置及選購件 ( 0.5X附加鏡 , 2X附加鏡 , 特殊配備0.5X鏡筒 )
